伺服機電一體驅動裝置

詳細介紹

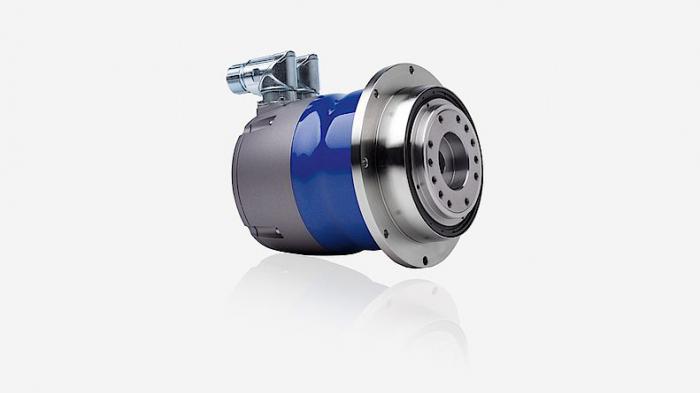

借助 TPM+ 伺服機電一體驅動裝置，您不需要離合器也能集成精密行星齒輪箱和同步伺服電機，從而使其應用更加靈活。它具備極高的功率、力矩和扭轉剛度，深得客戶喜愛。它總長度短、功率密度高、運行平穩：這將其性能提高到了新的水平 - 實用的按照性能劃分型號，確保在您所有的生產應用中都能有更高效的運行效率。

• 強化抗腐蝕性的設計
• 永磁制動器
• EnDat 2.1 或 Hiperface 絕對值編碼器
• TTL 增量式編碼器，帶霍爾信號
• DRIVECLiQ、EnDat 2.2、Hiperface DSL（按要求提供）
• KTY 和 PTC 溫度傳感器
• 中間回路電壓為 48、320 或 560V DC
• 集成式直通插座或集成式直角插座

• 廣泛的齒條和齒輪選擇；可根據要求將齒輪直接焊接至法蘭。
• 預裝的電源以及信號電纜（兼容拖鏈）可用于選定的伺服控制器
• simco?伺服傳動裝置帶保護等級IP20的可作為開關柜使用，帶保護等級IP65的可作為分散裝置使用。電壓范圍在24到48 VDC，最高額定功率可達2 KW的simco?伺服驅動裝置可適用于高精度的應用。

運行參數

TPM+ 動態

• 5 種尺寸
• 最大輸出轉速為 55 到 375 RPM
• 最大輸出力矩為 30 到 1300 Nm
• 最大電機性能為 0.8 到 15.2 kW
• 安裝長度為 113 到 332 mm

TPM+ 高扭矩

• 四種尺寸
• 最大輸出轉速為 20 到 220 RPM
• 最大輸出力矩為 230 到 3100 Nm
• 最大電機性能為 1.7 到 55.1 kW
• 安裝長度為 183 到 491 mm

TPM+ 功率

• 五種尺寸
• 最大輸出轉速為 45 到 1500 RPM
• 最大輸出力矩為 15 到 1600 Nm
• 最大電機性能為 1.0 到 34.5 kW
• 安裝長度為 149 到 411 mm
